EDX-7200 - Opcionais

Kits de análise de triagem (opcional)

Ideal para triagem de RoHS, ELV e halogênio

Os kits de análise de triagem (opcionais) permitem até mesmo aos usuários iniciantes iniciar a análise de triagem de RoHS, halogênio ou antimônio logo após instalação. Basta montar a amostra, selecionar as condições de análise, inserir o nome da amostra e aguardar os resultados.
Os resultados da análise são exibidos com uma avaliação de aprovação/reprovação após apenas alguns minutos.

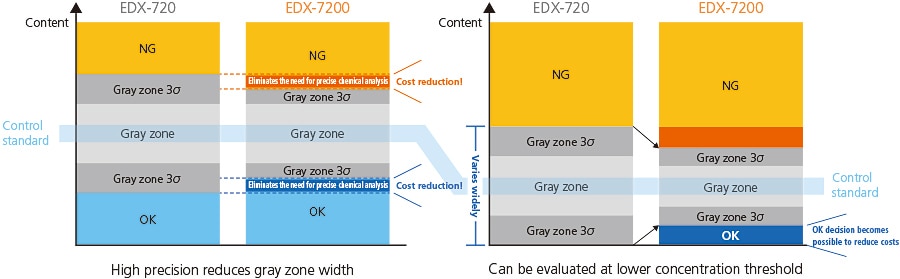

Os elementos estendidos de RoHS (P, Cl, Sn, Sb) também são suportados pelos kits de triagem aprimorada de RoHS. Além disso, a facilidade de uso foi aprimorada com uma avaliação de limiar mais precisa.

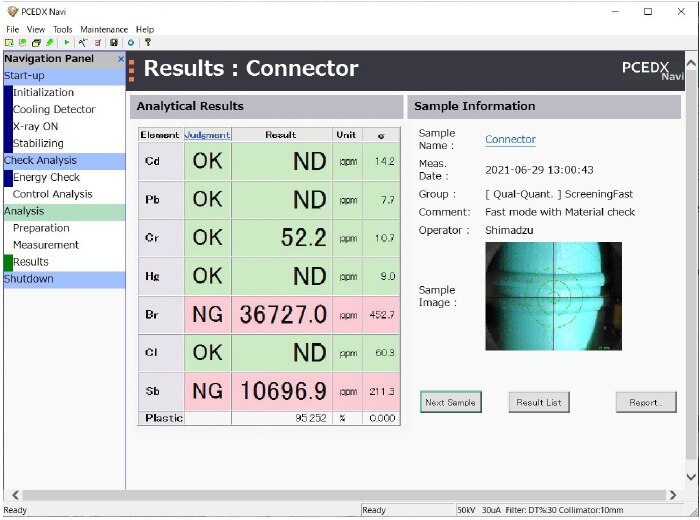

Janela de resultados analíticos usando o kit de triagem de RoHS, Halogênio e Sb

Curvas de calibração internas e Seleção Automática de Curva de Calibração

Valor padrão (ppm)

Curvas de calibração internas

Curvas de calibração internas são fornecidas para muitos materiais, tornando desnecessário fornecer uma grande quantidade de amostras padrão.

Seleção automática da curva de calibração

O software seleciona automaticamente a melhor curva de calibração para o material, liberando o usuário da necessidade de selecionar as condições de análise.
Como a seleção incorreta da curva de calibração pode resultar em um grande erro nos resultados de quantificação, essa função contribui para dados mais confiáveis.

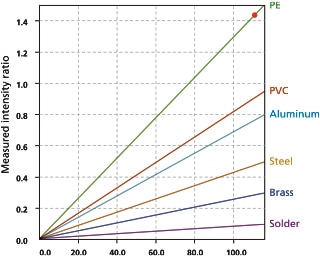

Correção de forma
As intensidades dos raios X fluorescentes e dos raios X dispersos são comparadas para cada elemento (método do padrão interno BG) para eliminar os efeitos da forma e espessura da amostra nos valores de quantificação.

Redução Automática do Tempo de Medição

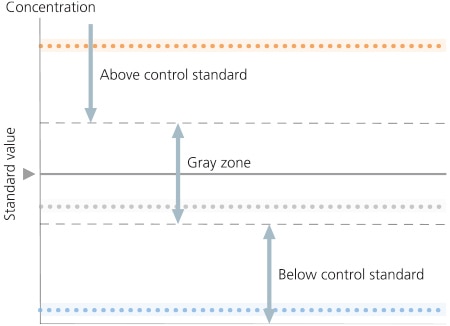

Diagrama da Função de Economia de Tempo

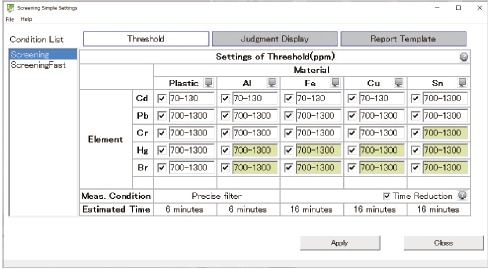

Tela de Configuração de Triagem

Três kits de análise de triagem estão disponíveis para atender a diferentes aplicações

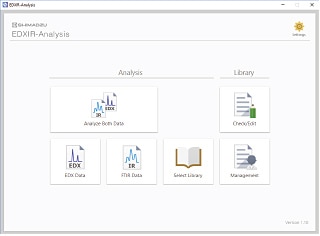

EDXIR-Analysis™ Software (Opcional)

O software de análise EDXIR foi especialmente projetado para realizar análises qualitativas utilizando dados adquiridos por um espectrômetro de fluorescência de raios-X de dispersão de energia (EDX) e um espectrofotômetro de transformada de Fourier no infravermelho (FTIR).

Este software é usado para realizar uma análise integrada de dados do FTIR, que é excelente na identificação e qualificação de compostos orgânicos, e do EDX, que é excelente na análise elementar de metais, compostos inorgânicos e outros conteúdos. Em seguida, busca resultados de identificação e o grau de correspondência. Também pode ser usado para realizar análises de dados de EDX ou FTIR separadamente.

A biblioteca usada para análise de dados (contendo 485 dados como padrão) é original da Shimadzu e foi criada em cooperação com agências de abastecimento de água e fabricantes de alimentos. Dados adicionais podem ser registrados na biblioteca, assim como arquivos de imagem e documentos no formato PDF. Também é eficaz para o armazenamento vinculado de vários tipos de dados como arquivos eletrônicos.

Análise Integrada de Dados de Contaminantes e Comparação de Dados para Testes de Confirmação

Para realizar análises qualitativas automaticamente, basta clicar em "Analisar Ambos os Dados" e selecionar os dados de EDX/FTIR^*1. Isso aumenta a eficiência da análise de dados e fornece um forte suporte para análises de contaminantes.

Além de uma lista de resultados, os resultados da análise de dados integrados mostram perfis de EDX e espectros de FTIR encontrados na biblioteca. Se o usuário desejar examinar os resultados de análise de dados respectivos, eles podem ser verificados clicando em "Individual".

Além disso, com a função de comparação de dados, que calcula o grau de correspondência entre os dados medidos reais e os dados registrados na biblioteca, o software pode ser usado para medidas contra "mudanças silenciosas"^*2 e para outros testes de confirmação.

Clicar no botão "Imprimir" imprime os resultados em um formato fixo e também os salva em formato Word^*3.

• Usando o perfil EDX, os dados são classificados como inorgânicos, orgânicos e mistos. A análise integrada de dados é realizada aplicando níveis de prioridade a cada classificação (Pedido de patente pendente).
• Um termo usado no Japão para indicar alterações nos materiais pelos fornecedores sem o conhecimento dos fabricantes.
• O Microsoft® Word deve primeiro ser instalado.

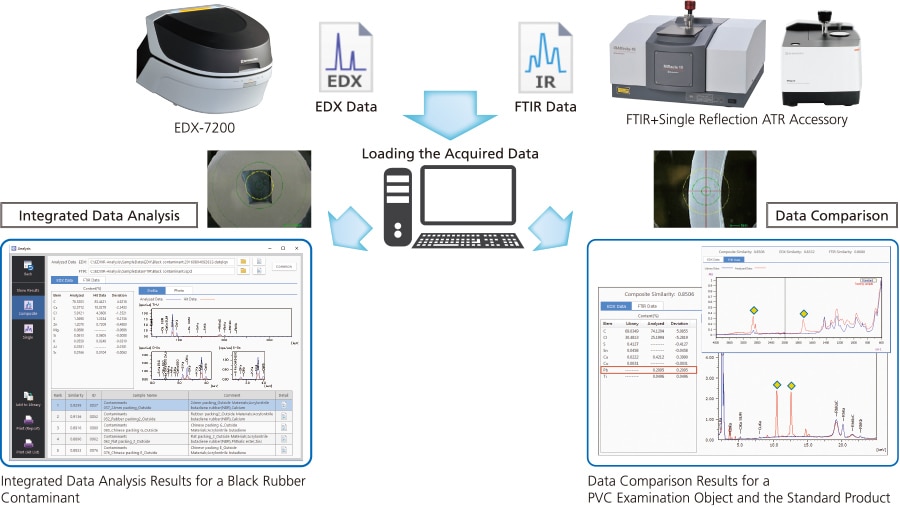

Os exemplos aqui mostram uma análise integrada de dados de contaminantes de borracha preta adquiridos e uma comparação de dados para um objeto de exame de cloreto de polivinila (PVC) e o produto padrão. A partir dos resultados da análise de dados integrados, fica evidente que o contaminante de borracha preta é borracha acrilonitrila-butadieno (NBR), que contém carbonato de cálcio e estearato de zinco. Além disso, a partir da comparação de dados, o grau de correspondência entre o objeto de exame de PVC e o produto padrão é 0,8506. Chumbo (Pb) e acrílico foram detectados nos dados de EDX e FTIR, mas não foram detectados no produto padrão. Portanto, supõe-se que o objeto de exame contenha componentes diferentes daqueles no produto padrão.

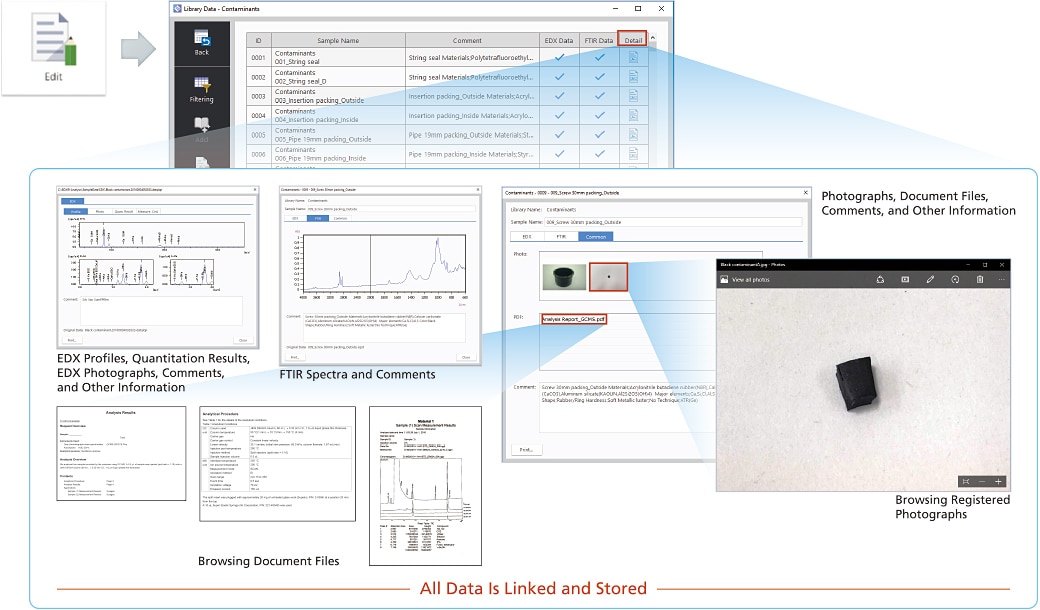

Navegação de Dados e o Registro, Edição e Exclusão de Dados, Imagens e Arquivos

Ao clicar em "Editar" e selecionar uma biblioteca existente, os dados, imagens e documentos registrados na biblioteca selecionada podem ser navegados. Dados podem ser registrados, editados e excluídos. Também é possível criar uma nova biblioteca.

Além disso, se os dados de uma amostra foram adquiridos por instrumentos diferentes dos instrumentos EDX e FTIR (como um cromatógrafo, espectrômetro de massa ou sistema de observação de superfície), eles podem ser convertidos para o formato PDF e, em seguida, registrados, permitindo o armazenamento vinculado aos dados de EDX/FTIR.

Porta-Amostras/Armazenador para Medição de Contaminantes - EDXIR-Holder™ (Opcional)

Medir as Amostras Mantidas no Suporte com EDX e FTIR
O Suporte Pode Ser Usado como Armazenador de Amostras Após a Medição

Permite Análises Mais Eficientes

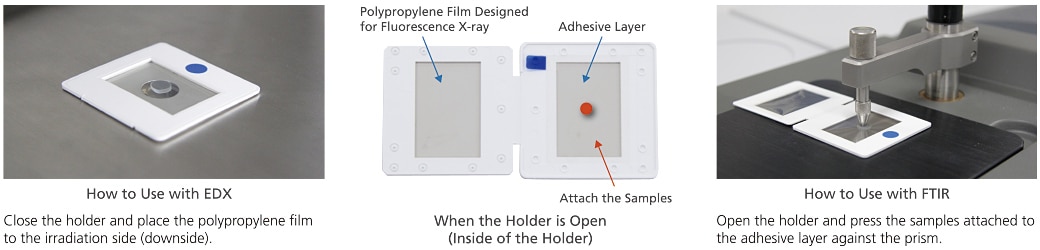

Este suporte dobrável consiste em uma camada adesiva com amostras fixadas e um filme de polipropileno projetado para fluorescência de raios-X. Ao usar EDX para medição, feche o suporte e coloque o filme de polipropileno diretamente no lado de irradiação (parte inferior). Ao usar FTIR para medição, abra o suporte e pressione as amostras fixadas na camada adesiva contra o prisma ATR. Isso permite a substituição das amostras, no mínimo, economizando trabalho e tornando a análise mais eficiente.

Previne a Perda de Amostras

Feche o suporte após a medição. Ele pode ser usado como um armazenador de amostras. Não é necessário transferir as amostras para outros recipientes, portanto, não há risco de perder amostras.

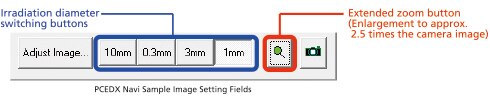

Kit de Análise de Áreas Pequenas (Opcional)

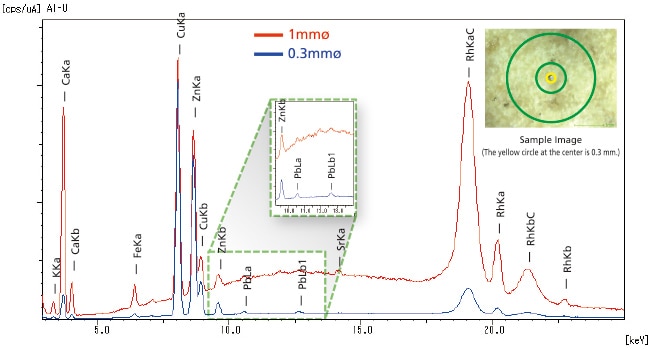

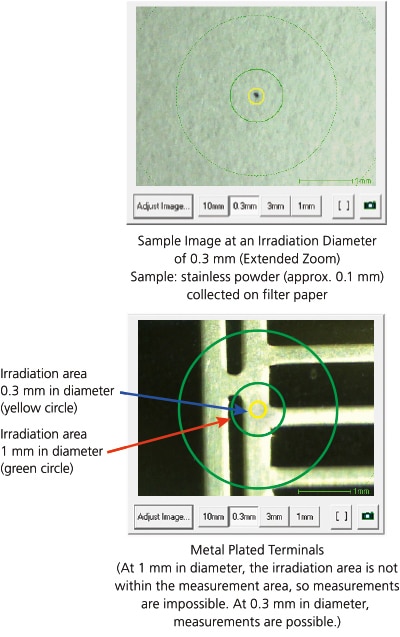

Exemplo de Análise: Pó de Metal Pequeno (Aprox. 0,1 mm de Diâmetro) Aderido à Superfície de Snacks

Um pó de metal pequeno, com aproximadamente 0,1 mm de diâmetro, aderido a snacks comercialmente disponíveis, foi analisado com diâmetros de irradiação de 1 mm e 0,3 mm, respectivamente. Com um diâmetro de irradiação de 1 mm, o fundo geral é significativamente aumentado devido à influência dos raios X dispersos da área circundante do pó de metal (snacks), resultando em uma relação S/N ruim. No entanto, com um diâmetro de irradiação de 0,3 mm, a influência dos raios X dispersos da área circundante é pequena, e perfis de picos com uma boa relação S/N são obtidos.

Cobre (Cu) e Zinco (Zn) são detectados como os principais componentes com ambos os diâmetros de irradiação. Isso indica que o pó de metal é de latão, independentemente do diâmetro de irradiação usado. No entanto, com um diâmetro de 0,3 mm, o pico de Chumbo (Pb) também é identificado, o que sugere que o pó de metal é "latão de fácil usinagem".

Usando um diâmetro de irradiação de 0,3 mm, análises mais precisas podem ser realizadas, mesmo para pequenos contaminantes em substâncias como materiais orgânicos que dispersam fortemente raios X.

Opcionais

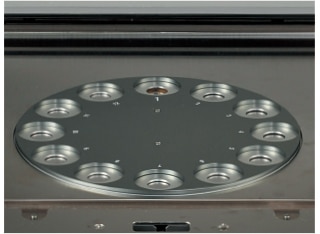

Células de Amostra
