AIRsight - Aplicações
Microscópio Infravermelho e Raman
Contaminante
Este é um exemplo de análise de um contaminante (amostra simulada) aderido à superfície de um comprimido farmacêutico. A obtenção de medições de infravermelho e Raman do mesmo local aumenta a precisão da análise qualitativa para ajudar a identificar a causa dos contaminantes.
![Microscope Image of Contaminant](https://www.shimadzu.com/an/sites/shimadzu.com.an/files/d7/ckeditor/molecular_spectro/raman_spectro/AIRsight/apl-img01.jpg)
Imagem do Microscópio do Contaminante
![Infrared Spectra of Normal and Contaminant Adhesion Areas with Normal Area Identified as Mannitol](https://www.shimadzu.com/an/sites/shimadzu.com.an/files/d7/ckeditor/molecular_spectro/raman_spectro/AIRsight/apl-img02.png)
Espectros infravermelhos da região normal e contaminada, identificada como manitol
![Raman Spectra of Normal and Contaminant Adhesion Areas with Contaminant Identified as Iron Oxide](https://www.shimadzu.com/an/sites/shimadzu.com.an/files/d7/ckeditor/molecular_spectro/raman_spectro/AIRsight/apl-img03.png)
![Infrared Spectra of Normal and Contaminant Adhesion Areas with Normal Area Identified as Mannitol](https://www.shimadzu.com/an/sites/shimadzu.com.an/files/d7/ckeditor/molecular_spectro/raman_spectro/AIRsight/apl-img02.png)
Espectros infravermelhos da região normal e contaminada, identificado como Óxido de Ferro
Pigmento
Este é um exemplo de análise de pigmento aplicado à madeira.
Como os microscópios AIRsight podem medir quantidades residuais, eles são especialmente úteis para medir amostras preciosas com valor histórico.
![Appearance of Pigment Applied to Wood](https://www.shimadzu.com/an/sites/shimadzu.com.an/files/d7/ckeditor/molecular_spectro/raman_spectro/AIRsight/apl-img04.jpg)
Aparência do pigmento aplicado à madeira
![Microscope Image of Pigment Applied to a Wood Surface](https://www.shimadzu.com/an/sites/shimadzu.com.an/files/d7/ckeditor/molecular_spectro/raman_spectro/AIRsight/apl-img05.jpg)
Imagem do microscópio de pigmento aplicado a um
Superfície de madeira
![Infrared and Raman Spectra of Pigment with BaSO₄ Identified from the IR Spectrum and Pb₃O₄ from the Raman Spectrum](https://www.shimadzu.com/an/sites/shimadzu.com.an/files/d7/ckeditor/molecular_spectro/raman_spectro/AIRsight/apl-img06-3.png)
Espectros infravermelho e Raman de pigmento com
BaSO₄ Identificado no Espectro IR e Pb₃O₄ no Espectro Raman
Microplástico
Este é um exemplo de análise de uma partícula de microplástico. A capacidade de medir os espectros infravermelho e Raman de uma ampla gama de tamanhos de partículas microplásticas, de alguns micrômetros a várias dezenas de micrômetros de diâmetro, torna o sistema ideal para aplicações de monitoramento e pesquisa.
![Image of Contaminant Microscope Image of Microplastic](https://www.shimadzu.com/an/sites/shimadzu.com.an/files/d7/ckeditor/molecular_spectro/raman_spectro/AIRsight/apl-img07.jpg)
Imagem do Microscópio Contaminante Imagem do Microplástico
![Infrared Spectrum of 115 μm Long (Major Axis) and 53 μm Wide (Minor Axis) Microplastic Identified as Polystyrene](https://www.shimadzu.com/an/sites/shimadzu.com.an/files/d7/ckeditor/molecular_spectro/raman_spectro/AIRsight/apl-img08.jpg)
Espectro infravermelho de 115 μm de comprimento (eixo principal) e 53 μm de largura (eixo secundário) Microplástico identificado como poliestireno
![Microscope Image of Microbead](https://www.shimadzu.com/an/sites/shimadzu.com.an/files/d7/ckeditor/molecular_spectro/raman_spectro/AIRsight/apl-img09.jpg)
Imagem do microscópio de um microgrão
![Raman Spectrum of 1 μm Diameter Microbead Identified as Polystyrene](https://www.shimadzu.com/an/sites/shimadzu.com.an/files/d7/ckeditor/molecular_spectro/raman_spectro/AIRsight/apl-img10.jpg)
Espectro Raman de 1 μm de diâmetro
Microesfera identificada como poliestireno
Materiais com Carbono
Este é um exemplo de análise de um filme de carbono tipo diamante (DLC).
As medições de Raman podem determinar ligações e estruturas em materiais de carbono com alta sensibilidade para uso no controle de qualidade de filmes DLC.
![Diagram of Evaluation Parameters for Raman Spectrum of a DLC Film](https://www.shimadzu.com/an/sites/shimadzu.com.an/files/d7/ckeditor/molecular_spectro/raman_spectro/AIRsight/apl-img11-1.png)
Diagrama de parâmetros de avaliação para o espectro Raman de um filme DLC
I(D)/I(G) Disturbances in Crystal Structure |
FWHM(G) Crystallinity, Young’s Modulus, and Density |
log(N(G)/I(G)) Hydrogen Concentration |
|
---|---|---|---|
CH4_center | 0.32 | 182.17 | -0.29 |
CH4_periphery | 0.32 | 181.40 | -0.28 |
C2H2_center | 0.34 | 190.85 | -0.44 |
C2H2_periphery | 0.34 | 190.25 | -0.44 |
Resultados da avaliação do filme DLC (formado com gás CH4 ou C2H2) em dois tipos de silício
Wafers (medidos em dois locais - perto do centro de amostra e na periferia)
Baterias Li-Ion
Este é um exemplo de análise do material do eletrodo negativo de uma bateria de íons de lítio.
O mapeamento de área Raman pode ser usado para visualizar a distribuição detalhada de componentes e características estruturais em substâncias (cristalinidade, defeitos, etc.). Portanto, é útil para avaliar produtos e materiais em aplicações de P&D.
Nota: Na imagem química mostrada, as áreas vermelhas indicam altas concentrações do componente e as áreas azuis indicam baixas concentrações.
![Microscope Image of Negative Electrode Material](https://www.shimadzu.com/an/sites/shimadzu.com.an/files/d7/ckeditor/molecular_spectro/raman_spectro/AIRsight/apl-img12.jpg)
Imagem do microscópio do material do eletrodo negativo
![li-ion](https://www.shimadzu.com/an/sites/shimadzu.com.an/files/d7/ckeditor/molecular_spectro/raman_spectro/AIRsight/apl-img19.jpg)
Resultados do mapeamento da área Raman Imagem química de grafite (G-Band)
![Chemical Image Created from Peak Area Values between 1482 and 1703 cm-1](https://www.shimadzu.com/an/sites/shimadzu.com.an/files/d7/ckeditor/molecular_spectro/raman_spectro/AIRsight/apl-img14.jpg)
Imagem química criada a partir de valores de área de pico entre 1482 e 1703 cm-1
Polimorfismo
Este é um exemplo de análise de formas monohidratadas e anidras de cafeína.
Os espectros Raman podem diferenciar entre compostos que possuem estruturas químicas idênticas, mas com diferentes polimorfismos cristalinos. Avaliar a forma cristalina de substâncias com diferentes características de solubilidade ou eficácia é útil para controlar a formação de cristais durante os processos de fabricação farmacêutica.
![Polymorphic Crystal](https://www.shimadzu.com/an/sites/shimadzu.com.an/files/d7/ckeditor/molecular_spectro/raman_spectro/AIRsight/apl-img24.png)
Filmes Multicamadas
![Surface layer](https://www.shimadzu.com/an/sites/shimadzu.com.an/files/d7/ckeditor/molecular_spectro/raman_spectro/AIRsight/apl-img16.png)
Este é um exemplo de análise de um filme multicamadas.
A distribuição de cada componente pode ser visualizada usando infravermelho e mapeamento de área Raman para analisar uma seção transversal cortada do filme.
![Infrared Area Mapping Results Chemical Image of Phthalate Esters](https://www.shimadzu.com/an/sites/shimadzu.com.an/files/d7/ckeditor/molecular_spectro/raman_spectro/AIRsight/apl-img17.jpg)
Resultados de mapeamento de área de infravermelho Imagem química de ésteres de ftalato
![Chemical Image Created from Peak Areas between 1551 and 1624 cm-1](https://www.shimadzu.com/an/sites/shimadzu.com.an/files/d7/ckeditor/molecular_spectro/raman_spectro/AIRsight/apl-img18.jpg)
Imagem química criada a partir de áreas de pico entre 1551 e 1624 cm-1
![Raman Area Mapping Results Chemical Image of Titanium Oxide (Rutile)](https://www.shimadzu.com/an/sites/shimadzu.com.an/files/d7/ckeditor/molecular_spectro/raman_spectro/AIRsight/apl-img19.jpg)
Resultados do mapeamento da área Raman Imagem química de óxido de titânio (rutilo)
![Chemical Image Created from Peak Area Values between 345 and 508 cm-1](https://www.shimadzu.com/an/sites/shimadzu.com.an/files/d7/ckeditor/molecular_spectro/raman_spectro/AIRsight/apl-img20.jpg)
Imagem química criada a partir de valores de área de pico entre 345 e 508 cm-1
Pintura Automotiva

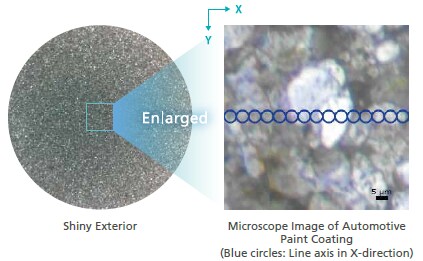

Este é um exemplo de análise de um revestimento de tinta automotiva. Amostras com características que dificultam o corte de uma seção transversal podem ser avaliadas analisando a distribuição de componentes na direção da profundidade por espectroscopia Raman e avaliando o estado de degradação ou outros critérios da superfície.
É necessário um programa de mapeamento separado (P/N 206-35093-41).
![Automotive Paint Coating](https://www.shimadzu.com/an/sites/shimadzu.com.an/files/d7/ckeditor/molecular_spectro/raman_spectro/AIRsight/apl-img21.png)
![Raman Depth (Line) Mapping Results Chemical Image of Acrylic Resin](https://www.shimadzu.com/an/sites/shimadzu.com.an/files/d7/ckeditor/molecular_spectro/raman_spectro/AIRsight/apl-img22.png)
Profundidade Raman (Linha) Resultados do Mapeamento Imagem Química da Resina Acrílica
![Chemical Image Created from Peak Area Values between 1383 and 1510 cm-1](https://www.shimadzu.com/an/sites/shimadzu.com.an/files/d7/ckeditor/molecular_spectro/raman_spectro/AIRsight/apl-img23.jpg)
Imagem química criada a partir de valores de área de pico entre 1383 e 1510 cm-1
